Aktive Höhenregelung (THC) für Faser-Laser-Portal

1. Das Ziel

Automatisierte Konstanthaltung des Abstands zwischen der SUP23 Schweißdüse und dem Werkstück über die gesamte Portallänge von 2 Metern, um Fokusabweichungen durch Materialverzug oder unebene Auflageflächen in Echtzeit auszugleichen.

2. Die Funktionsweise

Das THC-System agiert als geschlossener Regelkreis:

  • Sensorik: Ein kapazitiver Sensor (oder das Rückmeldesignal des SUP23-Controllers) misst permanent den Abstand zum Metall.

  • Verarbeitung: Die Steuerung (Octopus Board/Marlin) empfängt das Höhensignal.

  • Aktorik: Eine eigenständige Z-Achse am Portal korrigiert die Höhe des schweren Schweißkopfes sofort, unabhängig von den X/Y-Befehlen des Hauptprogramms.

3. Technische Umsetzung am Octopus Board

  • Eingang: Das THC-Signal wird über einen der schnellen Endstopp- oder Probe-Eingänge des Octopus eingelesen (analog 0-10V über Spannungsteiler oder digital via I2C/UART).

  • Logik: Marlin nutzt das "Z-Probe-Offset"-Verfahren oder eine dedizierte THC-Logik, um die Z-Achse während der Fahrt nachzuführen.

  • Z-Achse: Da der SUP23 Kopf inklusive Schlauchpaket massiv ist, steuert das Octopus hier eine kräftige externe Endstufe an, die die Z-Spindel bewegt





Wir überholen Vetus Hydraulikpumpen aus den 80er Jahren wie z.B. die Modelle für BT65 oder BT80 Steuereinheiten.

Hier nach der Überarbeitung

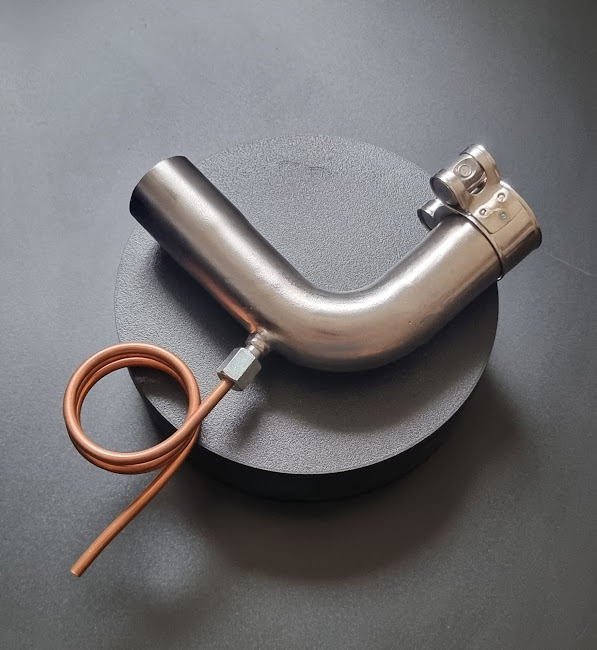

Gerade sind die Abgaskrümmer aus Edelstahl für Diesel-Standheizungen fertig geworden.

Die Krümmer sind aus V2A oder V4A mit 2mm Wandstärke in 90° und zwei unterschiedlichen Schenkellängen erhältlich. Die Anschlüsse passen auf alle gängigen Modelle mit 24mm Abgasstutzen. Der Kondensatablauf ist aus 4mm Kupferrohr gefertigt. bei Interesse einfach eine Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein! senden.

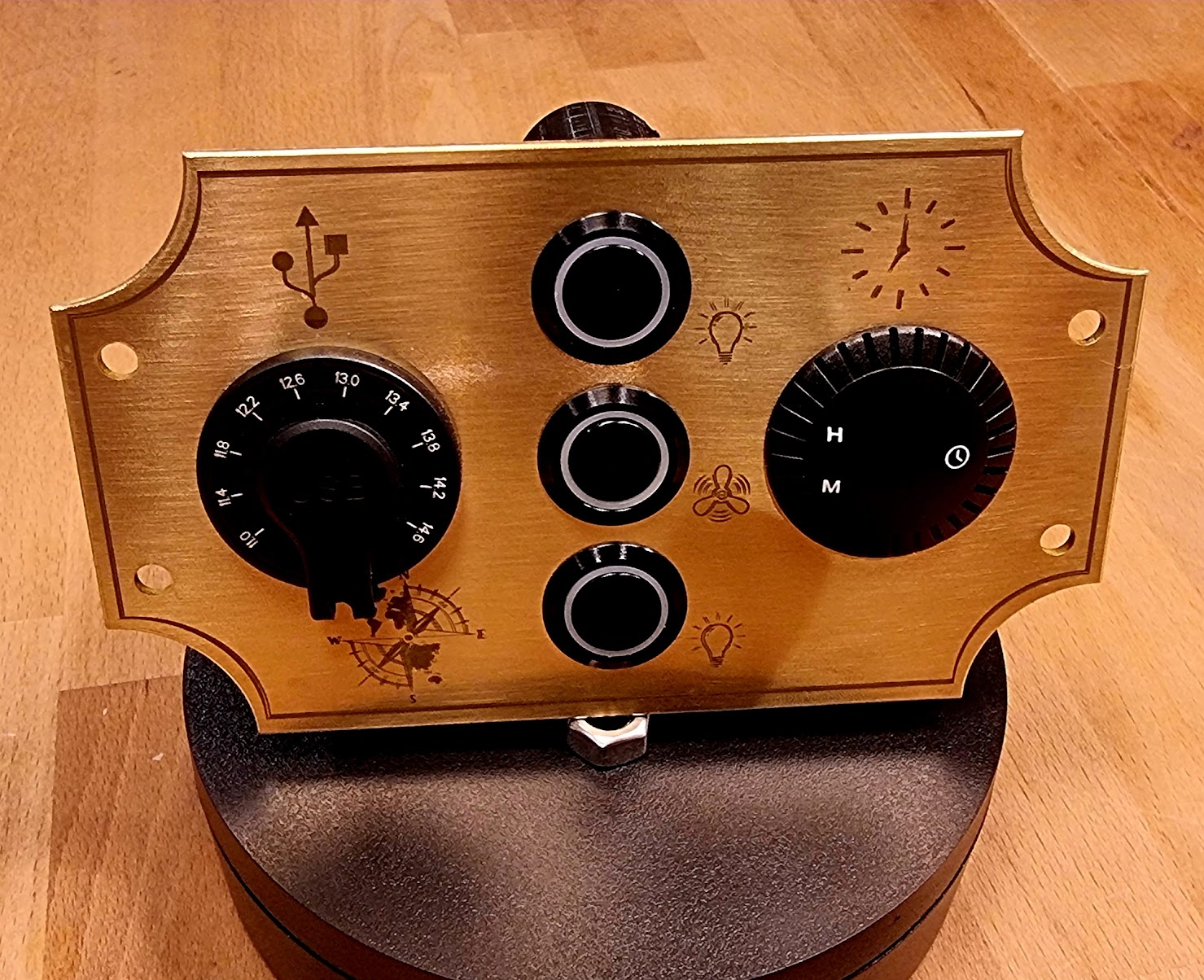

In den letzten Wochen sind mehrere, unterschiedliche Designs von Schalttafeln aus Messing entstanden. Material ist 3mm Messing mit Zapon Lack versiegelter Oberfläche, gelaserten Symbolen und gefasten Kanten. Es können unterschiedliche Größen und Varianten erstellt werden.

Bei Interesse einfach eine Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!



Viele Boot- oder Camper Besitzer greifen gerne auf die günstigen "China" Standheizungen zurück weil andere, namenhafte Hersteller einfach sehr teuer sind. Wenn sich die Geräte manchmal auch technisch ähneln, so vermisse ich bei meinen Geräten die Möglichkeit, das Heizungssystem zur Belüftung ohne Erhitzer zu verwenden. Mit einer einfachen Schaltung lässt sich hier jedoch Abhilfe schaffen, sollte das verwendete System keinen separaten Lüftungsbetrieb erlauben.
